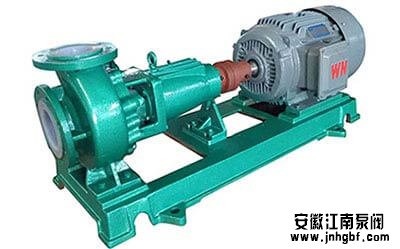

化工水泵屬于將原動機的機械能轉換為液體能，通過管系把液體輸送到一定地方的水力機械。其是工廠中較常見的轉動設備，為整個工廠液體的傳輸提供能量。由于轉動設備的特殊性，與其相關的管路需精心設置，既要方便化工水泵的操作檢修，又要保持與其相連管路處于無應力或低應力狀態，以保持化工水泵的平穩運行。

　　推薦閱讀：《化工泵管道焊接流程要求詳解!》

　　1、化工水泵的吸入和排出管路配管要求

　　1) 所有與化工水泵相連的管路(管材爆破試驗)應具有獨立牢固的支撐、以削減管路的振動和防止管路的重量壓在化工水泵上。

　　2) 在化工水泵的進出口管道處宜設可調支架， 有振動的管道， 應設減振支架， 以適當調整管道位置， 減少由于安裝誤差產生的對化工水泵管嘴的附加力。

　　3) 當化工水泵與設備連接的管道較短， 兩者又不是同一基礎時， 連接管道應有一定的柔性， 或加金屬軟管以補償基礎的不均勻沉降。

　　4) 吸入和排出管路的直徑不應小于化工水泵的入口和出口直徑。

　　5) 化工水泵的吸入管道應滿足化工水泵所需凈正吸入壓頭( NPSH) ， 管道盡可能短和少拐彎。當管道長度超過設備和化工水泵之間的距離時， 應請工藝系統進行核算。

　　6) 為防止化工水泵產生氣蝕， 從設備到化工水泵的入口管嘴管道標高應逐步下降， 中間不應出現 U 形和 ! 形，當不能避免時， 應在高點加放氣閥， 低點加排液閥。

　　7) 離心化工水泵化工水泵入口前直管段長度不應小于入口直徑的 3D。

　　8) 對于雙吸入化工水泵， 為避免雙向吸入不均引起離心化工水泵氣蝕， 雙吸入管要對稱布置， 以保持兩邊流量分配均勻。

　　9) 往復化工水泵的化工水泵端和驅動端的管道布置不應妨礙活塞及拉桿的拆卸和檢修。

　　2、化工水泵的輔助管路設置

　　1) 暖化工水泵管道： 當離心化工水泵輸送物料溫度超過200 ℃ ， 需設置暖化工水泵管道， 使少量物料由操作化工水泵的排出管道引至備用化工水泵出口， 然后流經備用化工水泵， 回至化工水泵入口，使備用化工水泵處于熱備狀態， 便于啟動。

　　2) 防凝管道： 對于常溫下易凝介質的化工水泵應設DN20 25 的防凍管， 設置方式同暖化工水泵管道。

　　3) 平衡管道： 介質在化工水泵入口處易發生氣化時， 可在化工水泵入口管嘴與化工水泵入口切斷閥之間設置一根可返回吸入側上游設備氣相空間的平衡管， 使產生的氣體回流， 避免化工水泵產生氣蝕， 平衡管上應設置切斷閥。

　　4) 較小回流管道： 為防止離心化工水泵在低于化工水泵的較小流量運轉， 應設置化工水泵較小回流管道， 使一部分流體從化工水泵排出口返回至化工水泵吸入口端的容器， 以保持化工水泵的流量。

　　由于化工水泵的特殊性， 對化工水泵性能及化工水泵內運行的工藝物料需要有充分的了解， 對其進出口管路需進行合理的配置， 以切實保持其安全平穩運行。
