磁力泵工作原理動畫圖：在電機軸上裝有一個圓筒形的外磁轉子，在其內側圈往面上均勻密排著N.S極相間排列的外磁鋼(永磁體)。

　　在泵軸的右端也裝一個圈筒形的內磁轉子，在其圓柱外表面上同樣均勻密排著N.S極相間排列的內磁鋼(永磁體)。由于內磁轉子與輸送介質相接觸，為防止受介質的浸蝕，所以在內磁轉子的外表面上加一個不受介質腐蝕的非磁性材料的內包套。在內、外磁轉子之間有一個非磁性材料制作的隔離套，隔離套緊緊固定在泵蓋上，將被輸送的介質以靜密封的形式密封在泵體內，故介質不會外泄。

　　當電機帶動外磁轉子旋轉時，由于永磁體的吸斥作用，帶動內磁轉子同步旋轉，因?yàn)?a href='http://m.madeinmm.com/yl_59_1.html' target='_blank' target='_blank'>葉輪與內磁轉子連成一體，從而葉輪也就和內磁轉子一起旋轉而達到輸送液體的目的。

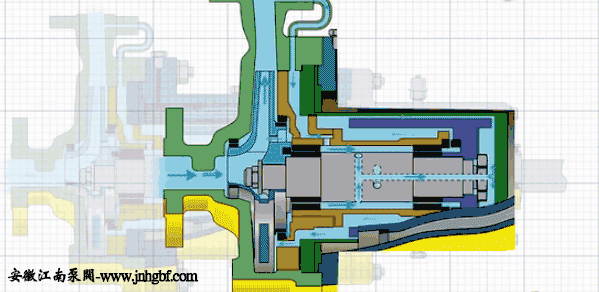

磁力泵工作原理動畫圖GIF

　　磁力泵工作原理動畫圖-傳動原理

　　根據磁場能穿透空氣隙和非磁性介質原理，當電機帶動外磁轉子旋轉時，通過磁力線的作用耦合了與葉輪相聯的內磁轉子作同步旋轉，實現了力矩的非接觸式傳遞，由原來常規泵的一根軸加設軸封部件改為兩根軸加設隔離套結構，將動密封轉化為靜密封，泵軸、內磁轉子被泵體、隔離套完全封閉，從而***解決了介質的泄漏問題，也***解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地維護了職工的身心健康和安全生產。

磁力泵工作原理動畫圖GIF2

　　磁力泵工作原理動畫圖-磁力泵的工作條件

　　磁力泵輸送介質的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含鐵磁性和纖維的液體。常規磁力泵的額定溫度對于泵體為金屬材質或F46襯里，較高工作溫度為200℃以?xún)?nèi);高溫磁力泵的使用溫度≤350℃;對于泵體為非金屬材質。

　　對于輸送介質密度大于1600kg/m3的液體，磁性聯軸器需另行設計。磁力泵的軸承采用被輸送的介質進行潤滑冷卻，磁力泵一般嚴禁空載運行。

　　磁力泵工作原理結構大全

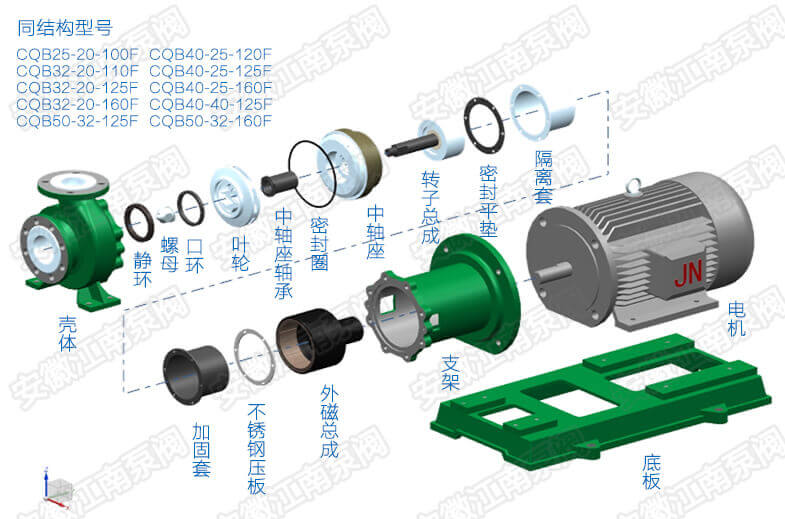

　　類型一：

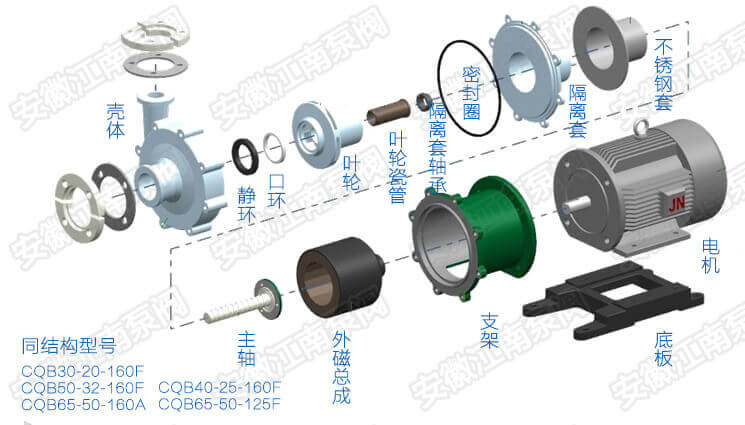

　　類型二：

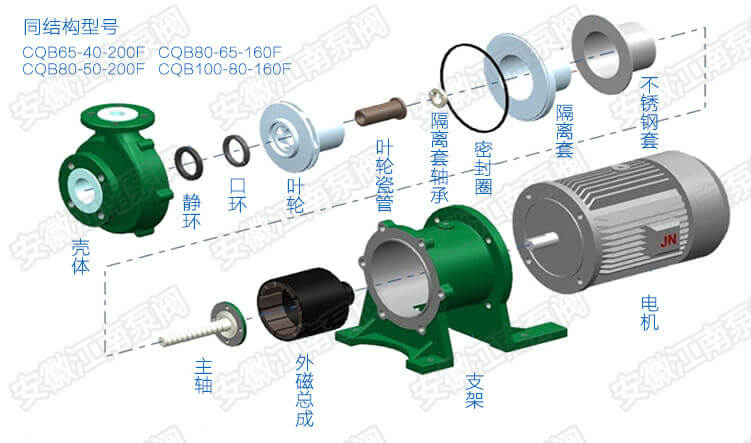

　　類型三：

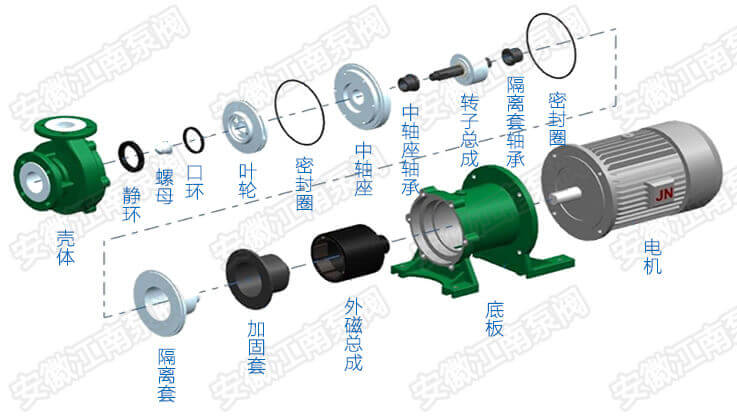

　　類型四：
